Guía fuera de eje ZWO para cámaras CCD

Guía fuera de eje ZWO para cámaras CCD.

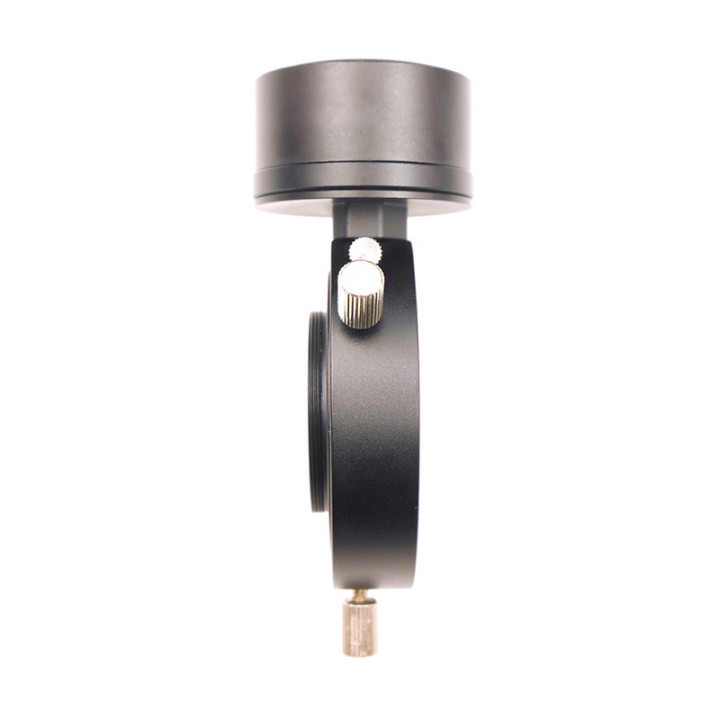

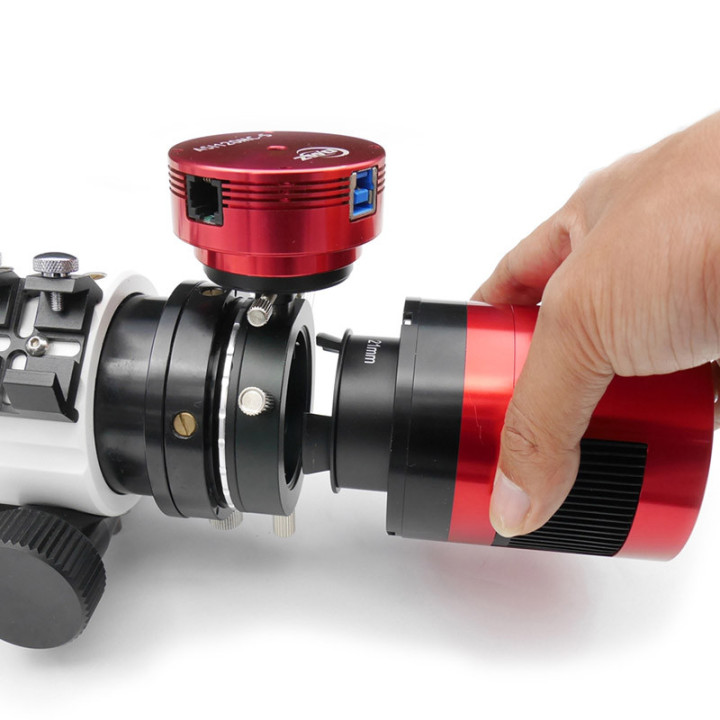

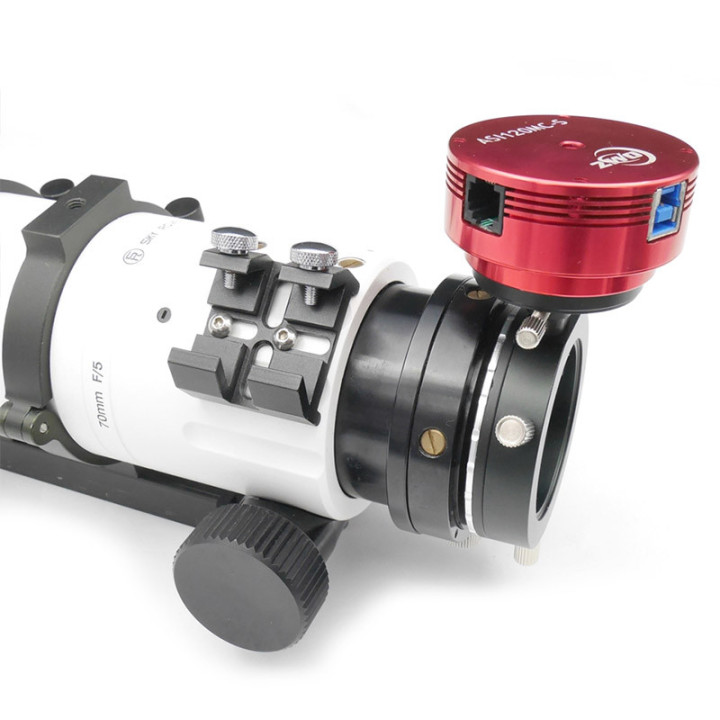

La guía fuera de eje ZWO para cámaras CCD es un sistema de guiado integrado que permite conectar una cámara guía directamente al tren óptico principal, posibilitando la captura de imágenes y el guiado simultáneo a través del mismo telescopio. Esto elimina la necesidad de un tubo guía independiente, mejorando la estabilidad y reduciendo posibles flexiones mecánicas en la configuración.

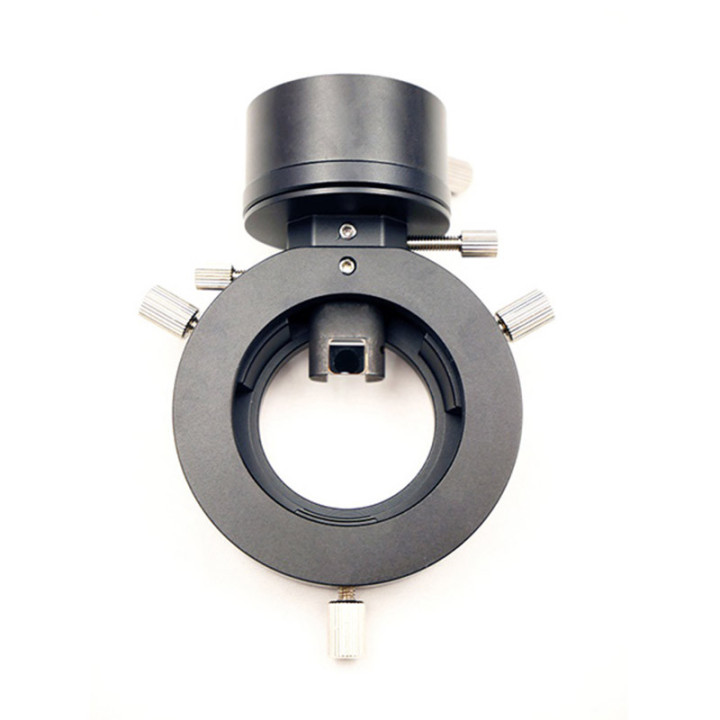

Incorpora un prisma de 8 × 8 mm que permite captar estrellas guía dentro del campo periférico del telescopio, manteniendo al mismo tiempo una zona libre para la cámara principal. Su construcción en aluminio anodizado negro garantiza resistencia, durabilidad y un comportamiento mecánico estable en sesiones prolongadas.

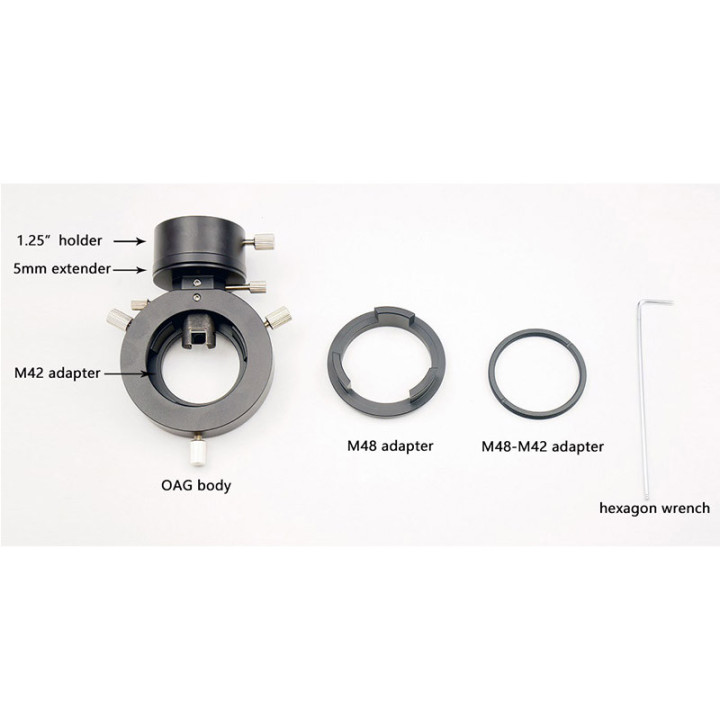

El cuerpo principal del OAG tiene un espesor de 16,5 mm y está diseñado para integrarse mediante adaptadores incluidos que aseguran una conexión rígida en todo el conjunto. Es compatible con cámaras ZWO ASI y puede utilizarse con diferentes configuraciones mediante roscas T2 o M48, según el sistema de montaje utilizado.

Su diseño modular permite ajustar la posición del prisma y el enfoque de la cámara guía mediante un sistema de tornillos de precisión, facilitando la alineación del plano focal entre la cámara principal y la cámara de guiado.

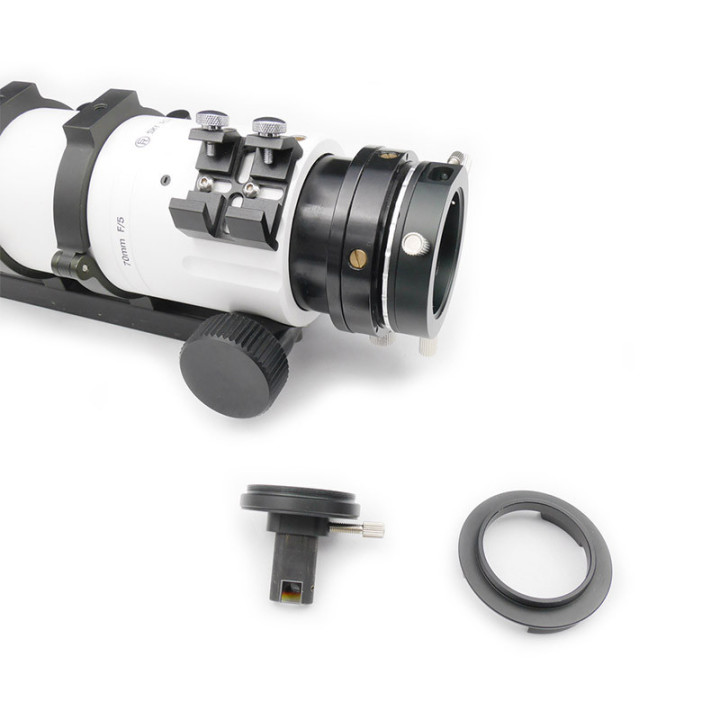

Para su correcta configuración, el sistema permite desmontar la sección del prisma para su instalación inicial y ajustar posteriormente la posición de enfoque durante la puesta en estación. Este ajuste garantiza que la cámara guía trabaje en el mismo plano focal que la cámara principal, optimizando la precisión del seguimiento.

Especificaciones:

• Prisma: 8 × 8 mm.

• Espesor del cuerpo: 16,5 mm.

• Material: aluminio anodizado negro.

• Compatibilidad: cámaras ZWO ASI y montajes T2 / M48.

• Sistema de enfoque: ajuste fino mediante tornillo de precisión.
